Rozdzielacze KAN - duży może więcej!

CO TO JEST KAN‑THERM INOXFLOW?

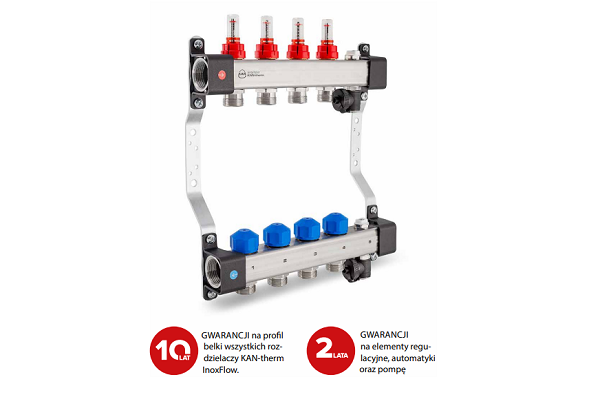

KAN‑therm InoxFlow to unikalna konstrukcja belki rozdzielacza, wykonana ze stali nierdzewnej gatunku 1.4301. O wyższości stali nierdzewnej, jako metalu szlachetnego, nad mosiądzem nie trzeba nikogo przekonywać. Ale w tym przypadku nie tylko o materiał chodzi. Dzięki zastosowaniu wysokiej jakości stali nierdzewnej przede wszystkim zmieniono konstrukcję i zwiększono rozmiar samej belki rozdzielacza do 11/4”! Co to oznacza dla naszych klientów? W porównaniu do obecnych, bardzo popularnych na rynku rozdzielaczy z mosiężnymi belkami, powierzchnia czynna belki KAN‑therm InoxDuży może więcej! GWARANCJI na elementy regulacyjne, automatyki oraz pompę GWARANCJI na profil belki wszystkich rozdzielaczy KAN-therm InoxFlow. Flow zwiększyła się ponad 1,5 razy! To oznacza, że możliwości hydrauliczne rozdzielaczy KAN‑therm InoxFlow zwiększyły się prawie dwa razy w porównaniu do wersji mosiężnych. Skąd taka zmiana? Wynika to z innej technologii produkcji rozdzielaczy InoxFlow oraz zastosowania profilu nierdzewnego o większej średnicy wewnętrznej i mniejszej grubości ściany niż w przypadku konstrukcji mosiężnej. Dzięki temu rozdzielacze KAN‑therm InoxFlow mogą obsłużyć większą ilość pętli ogrzewania podłogowego bez obawy, że nie wystarczy im wydajności głównej belki tego urządzenia.

DLACZEGO WARTO WYBRAĆ KAN‑THERM INOXFLOW?

Większe możliwości hydrauliczne rozdzielaczy KAN‑therm InoxFlow to nie wszystko, co skrywa w sobie nowa linia tych produktów. Projektanci i konstruktorzy firmy KAN stanęli na wysokości zadania i stworzyli zupełnie innowacyjną konstrukcję. Stal nierdzewna w porównaniu do mosiądzu to także wyższa odporność na jony chlorkowe rozpuszczone w wodzie, jakże ważna w instalacjach wody użytkowej. Wysoka higieniczność i brak możliwości migracji niepożądanych pierwiastków (np. ołowiu) ze stopów metali do wody pitnej, to bardzo ważny aspekt zdrowotny tych urządzeń. Tego nie można powiedzieć o produktach mosiężnych bazujących szczególnie na mosiądzu niskiej jakości i niewiadomego pochodzenia. Nowoczesny design gotowych wyrobów to zasługa całej rzeszy wzorników uczestniczących w procesie projektowania nowych rozdzielaczy InoxFlow. Specjalnie zaprojektowane tworzywowe obejmy wyposażone zostały w funkcję tłumienia drgań poprzez zastosowanie elastomerowych wkładek. Dzięki temu rozdzielacze KAN nie zakłócą spokoju nawet najbardziej wrażliwego ucha. Obejmy wyposażono także w znaczniki informujące o sposobie podłączenia źródła ciepła. Wszystko po to, aby uniknąć jakichkolwiek pomyłek podczas montażu instalacji. Laserowe znakowanie belek logo KAN‑therm to przede wszystkim gwarancja oryginalności produktu. Rozdzielacze InoxFlow wyposażono także w system identyfikacji pomieszczeń. Polega on na laserowej numeracji poszczególnych obwodów rozdzielacza na belce połączonej z możliwością opisu pomieszczeń na specjalnej naklejce załączanej w komplecie rozdzielacza. Naklejkę możemy bez problemu przykleić na wewnętrznej stronie drzwi szafki instalacyjnej. Rozdzielacze InoxFlow dla płaszczyznowych instalacji grzewczych lub chłodzących mogą pracować także w układach glikolowych z mieszaninami antyzamarzającymi o stężeniu glikolu nawet do 50%. Zastosowanie przepływomierzy renomowanej firmy Taconova gwarantuje możliwość wykonania precyzyjnej regulacji przepływu przez poszczególne pętle. Belki rozdzielaczy wyposażone w przepływomierze na czas transportu są fabrycznie ustawiane rotametrami skierowanymi do dołu. Ma to zabezpieczyć przepływomierze przed ich mechanicznym uszkodzeniem. Dzięki odpowiedniej konstrukcji belki, podczas montażu rozdzielacza w instalacji, nie trzeba jej całkowicie odkręcać od obejm. Wystarczy delikatnie poluzować śruby tworzywowego uchwytu, aby możliwe było przywrócenie poprawnego układu belki z przepływomierzami. To kolejny plus ułatwiający pracę instalatorom. Belki rozdzielaczy KAN‑therm InoxFlow posiadają przyłącza z gwintem wewnętrznym o rozmiarze 1”, zaś podłączenia do poszczególnych obwodów realizowane są poprzez gwinty zewnętrzne z gniazdami Eurokonus o rozmiarze ¾” lub poprzez gwinty wewnętrzne ½” – w zależności od serii i przeznaczenia rozdzielacza. Rozdzielacze KAN‑therm InoxFlow współpracują także z dotychczasową armaturą uzupełniającą np. zaworami spustowo‑odpowietrzającymi, korkami, odpowietrznikami, dostępnymi w ofercie Systemu KAN‑therm.

OFERTA KAN‑THERM INOXFLOW

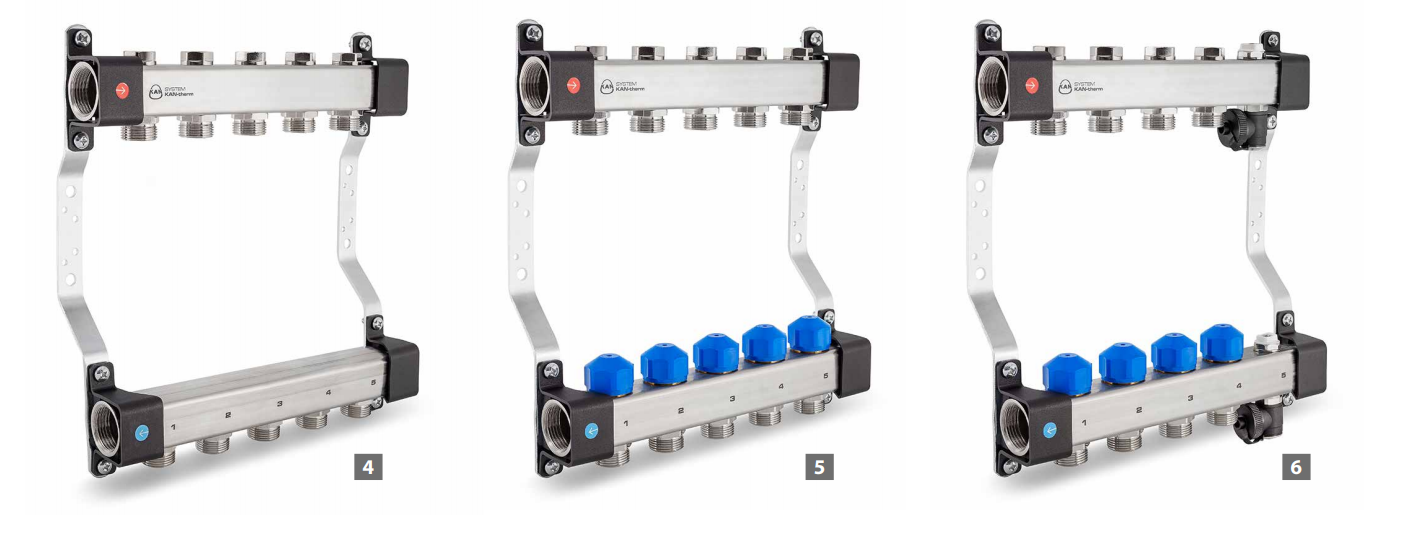

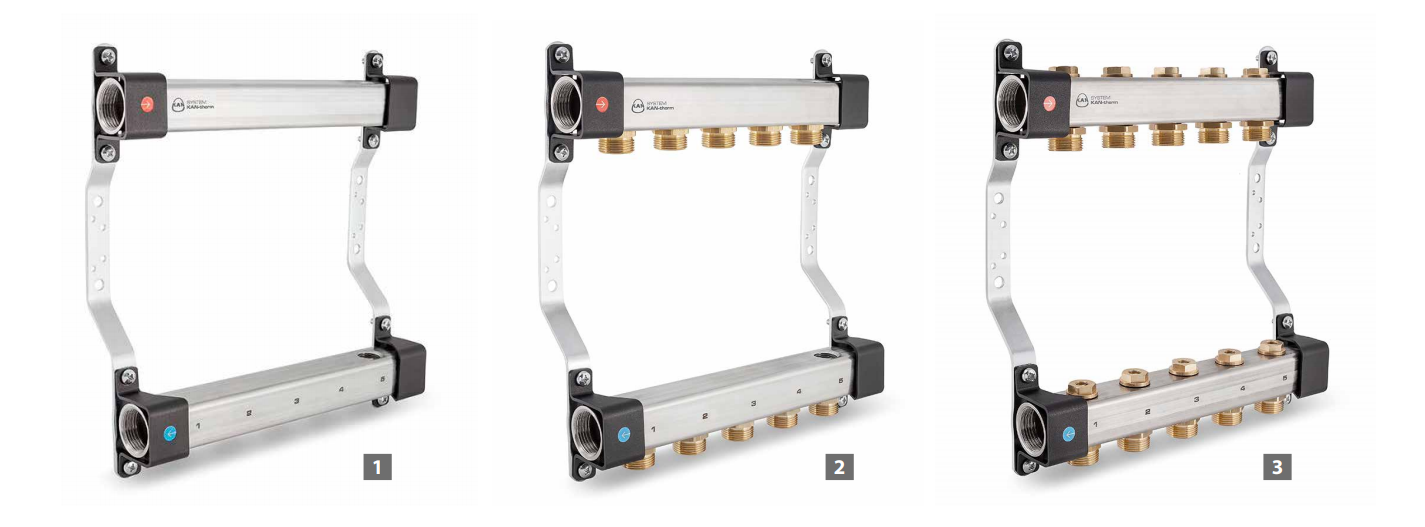

Nowe rozdzielacze KAN‑therm InoxFlow docelowo zastąpią dotychczasowe mosiężne rozdzielacze marki KAN‑therm. Dlatego też oferta nowych rozdzielaczy KAN‑therm InoxFlow w 100% pokrywa obecne konstrukcje mosiężne. Dla instalacji grzewczych grzejnikowych, ewentualnie dla instalacji wody użytkowej zastosować możemy trzy serie rozdzielaczy InoxFlow. Rozdzielacz KAN‑therm InoxFlow serii RBB (fot. 1) to tzw. „golas”, bez nypli ale z gwintami wewnętrznymi 1/2" oraz z otworem w górnej części belek i gwintem wewnętrznym ½” na zamocowanie np. odpowietrznika. Kolejna konstrukcja to seria RNN (fot. 2), wersja wyposażona w nyple G3/4” na poszczególnych obwodach, także z otworem w górnej części belek i gwintem wewnętrznym ½”. Rozdzielacz InoxFlow serii RVV (fot. 3) to trzeci wariant rozdzielacza KAN‑therm InoxFlow, który został wyposażony w nyple G3/4” oraz zawory odcinające przepływ na każdym obwodzie. Dzięki tej konstrukcji możemy całkowicie odciąć przepływ przez dany grzejnik bez konieczności zatrzymywania całej instalacji grzewczej. Trochę większy wybór mamy w przypadku rozdzielaczy do ogrzewania/chłodzenia płaszczyznowego (podłogowego, ściennego lub sufitowego). Tu firma KAN oferuje kilka wariantów w zależności od wyposażenia rozdzielaczy. Generalnie możemy podzielić je na rozdzielacze pojedyncze lub rozdzielacze ze zintegrowaną grupą pompowo‑mieszającą. Wśród rozdzielaczy InoxFlow bez grupy pompowo‑mieszającej możemy znaleźć konstrukcje z zaworami regulacyjnymi oraz z przepływomierzami, w zależności którą opcję preferuje klient. W każdej z tych konstrukcji dostępne są kolejne trzy konkretne modele. Rozdzielacz InoxFlow serii SVN (fot. 4) to wersja najprostsza, wyposażona tylko w zawory do regulacji hydraulicznej instalacji płaszczyznowej. Rozdzielacz InoxFlow serii SVT (fot. 5) to bardziej rozbudowana wersja tej konstrukcji z zaworami regulacyjnymi oraz zaworami do siłowników. Najbardziej rozbudowana opcja to rozdzielacz InoxFlow serii SVTU (fot. 6) z zaworami regulacyjnymi, zaworami do siłowników oraz sekcją spustowo‑odpowietrzającą i korkami zamocowanymi z jednej strony belki rozdzielacza. Rozdzielacze z zaworami regulacyjnymi do wykonania zmiany nastawy zaworu wymagają zastosowania kluczy imbusowych. Dlatego też są doskonałą opcją dla inwestycji użyteczności publicznej, gdzie jest konieczność maksymalnego zabezpieczenia instalacji przed ingerencją nieupoważnionych osób.

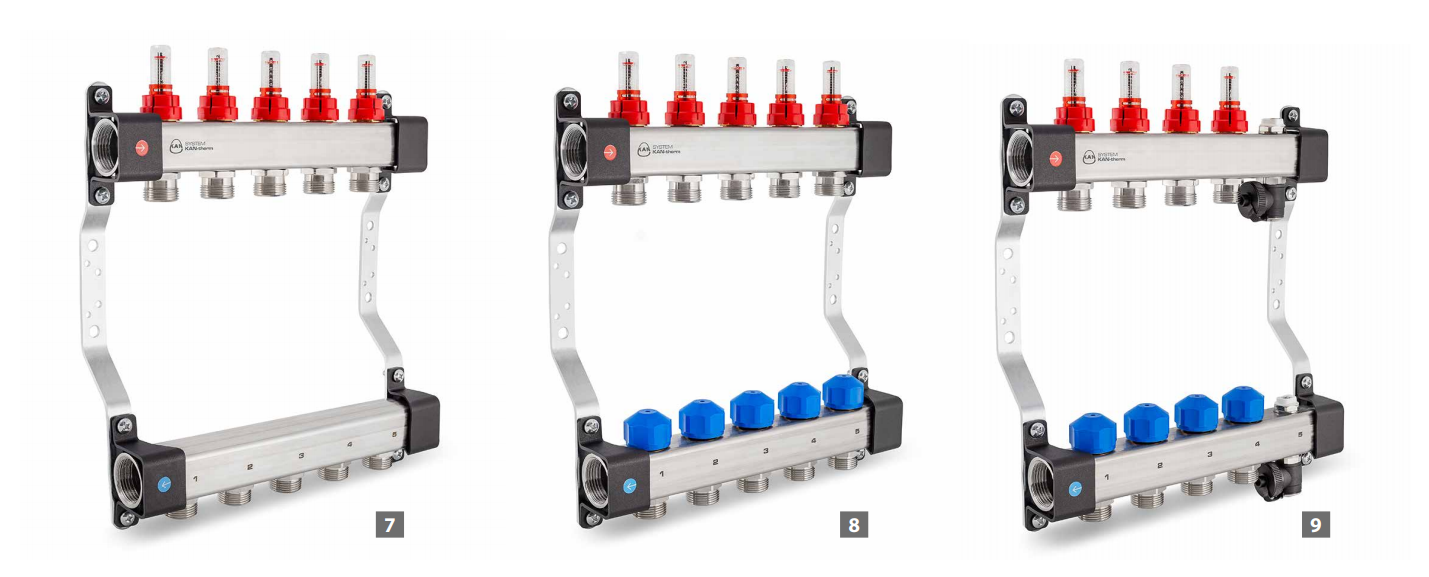

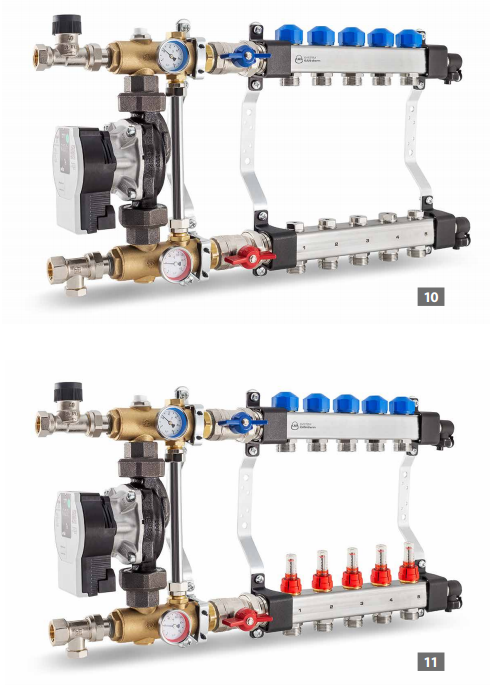

Kolejne trzy modele to najbardziej popularne na rynku wersje rozdzielaczy z przepływomierzami. Przepływomierze stosowane do produkcji wszystkich rozdzielaczy InoxFlow posiadają możliwość regulacji przepływu w zakresie 0–2,5 l/min, co daje możliwość wykonania precyzyjnej regulacji hydraulicznej instalacji. Tu także mamy wersję podstawową serii SFN (fot. 7) z samymi przepływomierzami, bardziej rozbudowaną serię SFT (fot. 8) z przepływomierzami i zaworami do siłowników oraz wersję najbardziej wyposażoną serii SFTU (fot. 9) z przepływomierzami, zaworami do siłowników oraz sekcją spustowo‑odpowietrzającą i korkami zamocowanymi z jednej strony belki rozdzielacza. Rozdzielacze InoxFlow z przepływomierzami, z racji bardzo łatwego wykonania regulacji hydraulicznej (ustawienia wymaganego przepływu), są obecnie najbardziej popularnymi konstrukcjami stosowanymi na rynku instalacyjnym. Ostatnie dwa modele rozdzielaczy InoxFlow to rozdzielacze ze zintegrowanymi grupami pompowo‑mieszającymi. W tych konstrukcjach także zastosowano podział na serię STVP (fot. 10) z zaworami regulacyjnymi oraz serię STFP (fot. 11) z przepływomierzami. W obu tych seriach dostępne są w standardowym wyposażeniu zwory do siłowników, grupa spustowo‑odpowietrzająca zamocowana w przelocie belek rozdzielacza oraz sama grupa pompowo‑mieszająca. Ten typ rozdzielaczy jest bardzo popularnym rozwiązaniem w przypadku wykonywania instalacji mieszanych tj. połączeniu tradycyjnej instalacji grzejnikowej z instalacją podłogową, ścienną lub sufitową (niskotemperaturową).

mgr inż. Mariusz Choroszucha - Kierownik Działu Doradztwa Technicznego Grupy KAN

Materiał pochodzi z II/2020 wydania "Magazynu Grupy SBS"
